闭式冷却塔工作原理及原理图

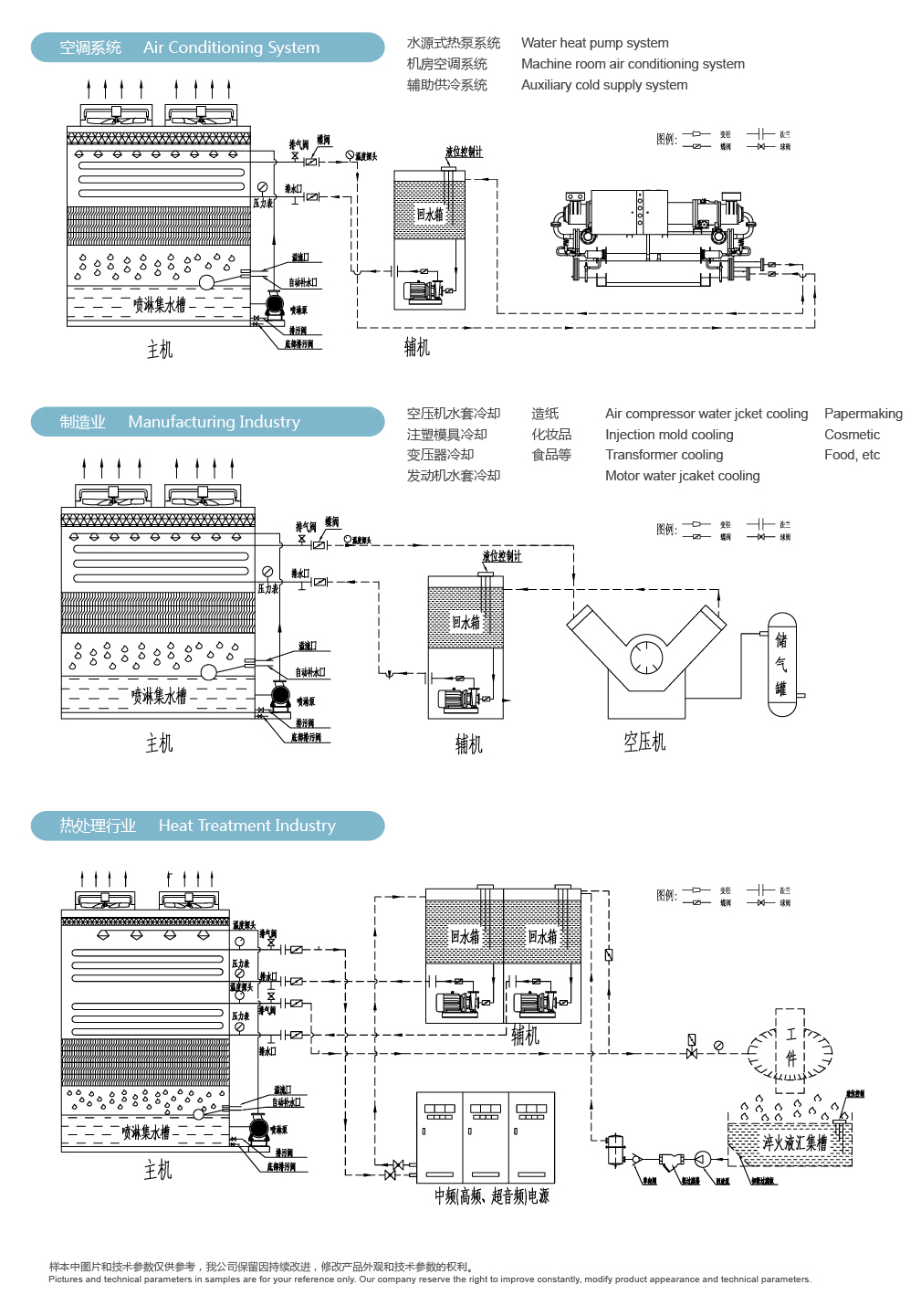

　　它与开式冷却塔最大的不同点在于：闭式冷却塔将被冷却介质通过盘管与管外的冷却水和空气进行热交换，形成了封闭循环系统，避免了被冷却介质与空气接触而导致污染，从而造成被冷却介质的浪费、设备堵塞等故障而影响正常使用。本设备适合在干旱、缺水、沙尘暴频发地区等恶劣环境中使用。它可配套于中央空调、仪器仪表、冶金的中频电炉、转炉，电厂的发电机组、汽轮机组核电站、变电站、化工、制药、焊接、轧制铝、铜箔用冷却油、大型油压机械的液压油等工业制造领域使用。

　　为了适用于不同的被冷却介质，本公司研制开发了碳钢管、铜管、不锈钢管、铝管等不同材料的换热盘管，结构形式有椭圆型、螺纹型、波节型等管形作为冷却排管，进行全封闭冷却。冷却器的结构形式有盘管式和管箱式两种。

　　闭式冷却塔结构件及使用用途

　　●   冷却风机 ：根据用户不同要求可以制作成玻璃钢、碳钢喷塑、不锈钢 ;  普通、变频的大风量、低噪音的风机。

　　●   脱水器 ：为节约宝贵的水资源。特在风机下部设置了高效脱水器，有效的控制了水的飘逸损失。

　　●   供水系统 ：上水管采用 pvc 管、水泵采用低扬程、大流量、小功率、低噪音管道泵。

　　●   进风珊 ：根据不同使用场合采用 pvc 或碳钢制成不同形状的进风珊、无堵塞，防阳光直射，从而造成冷却水水藻繁殖，滋生微生物。

　　●   自动补水装置 ：为了补充因为蒸发对水的损耗，安装有自动补水装置，方便灵活。

　　●   滤网 ：为避免水泵堵塞，造成停机，在进水口处安装有滤网 . 防止杂草等另杂物进入水泵而引起停机故障。

　　●   外壳 ：为适应恶劣环境，设备外壳可根据用户要求制成碳钢喷塑，不锈钢、热镀锌板喷塑、内部热镀锌外部喷塑等多种形式的设备外壳。

　　●   喷淋水 ：采用的是大流量螺旋式喷头。流量大、无堵塞、布水均匀、无死角等特点。

　　●   高效换热盘管 ：根据不同使用要求 . 材质有：不锈钢管、铜管、碳钢管 . 铝合金管。管形有：椭圆管、螺纹管、波节管。碳钢管制成后进行整体热浸锌防腐。

　　●   集水箱 ：可根据使用要求，采用不锈钢、碳钢板喷塑、热镀锌板喷塑，强度高、使用寿命长。

　　该系统采用闭路循环，有效的避免了冷却管内结垢，造成堵塞，损坏电子元件 ( 如电子管、可控硅、电亢器、感应线圈、电容器等 ) 。

　　使用在高频、中频淬火设备上，是为了保证淬火液质量稳定、损耗小。采用了多级分段过滤，分段压力控制 ; 同时冷却的软化水和淬火液在同一设备内得到冷却，不需要另用设备增加费用。
